壁挂式一体化加药装置系统
一个完整的壁挂式一体化加药装置一般包括:加药泵、背压阀、安全阀、脉冲阻尼器、注射阀、流量标定柱、底阀过滤器、压力表等配件。此外根据客户要求,加药系统还可配备药液箱、搅拌器及电控系统等设备和部件。本系统除了具有定量投加加药装置特点外,还具有完善的设备和管路保护装置,适用于对加药要求较高的用户使用,特别应用于设备成套供应商的配套:如电子电路制造厂商添加剂加药配套、造纸厂施胶剂/消泡剂等助剂添加、饮用水循环消毒加药。
主要应用:
甲醇投加装置:阻垢剂、除氧剂、助滤剂、防腐剂、阻凝剂、混凝剂、蜡抑制剂、抗乳化剂、甲醇和乙醇、杀生剂
化工厂:树脂和催化剂、润湿剂和消泡剂、流程中的化学添加剂、工艺流程介质可控采样
炼油厂:燃油抑制剂、燃油防冻剂、水质调节剂、蒸馏化学药剂、流程介质PH调节、染料和防爆震剂、精练和配料添加剂
燃气工业:天然气加嗅、甲醇、丙烷和丁烷(防冻或化学中间体)、蒸汽管道中防腐剂(如胺等)
计量泵选用:推荐选用美国米顿罗计量泵--世界第一台计量泵的发明者!
美国米顿罗电磁隔膜计量泵
P0、P1系列选型表(0-12L/Hr,0-17.3BarG) | ||||||
型号 | 泵头材料代码Y | 流量(升/小时) | 出口压力 BarG |
进、出口尺寸 | ||
PVC | PVDF | 最小 | 最大 | |||
P026-Y | 358TI | 352TI | 0.237 | 0.79 | 10.3 | PE.25″O.D. |
P036-Y | 398TI | 392TI | 0.480 | 1.6 | 7.6 | PE.375″O.D. |
P046-Y | 358TI | 352TI | 0.440 | 2.2 | 17.3 | PE.25″O.D. |
P056-Y | 398TI | 392TI | 0.760 | 3.8 | 7.6 | PE.375″O.D. |
P066-Y | 368TI | 362TI | 1.52 | 7.6 | 3.5 | PE.375″O.D. |
P086-Y | 368TI | 363TI | 2.40 | 12 | 1.5 | PE.375″O.D. |
P126-Y | 358TI | 352TI | 0.012 | 0.79 | 10.3 | PE.25″O.D. |
P136-Y | 398TI | 392TI | 0.024 | 1.6 | 7.6 | PE.375″O.D. |
P146-Y | 358TI | 352TI | 0.022 | 2.2 | 17.3 | PE.25″O.D. |
P156-Y | 398TI | 392TI | 0.38 | 3.8 | 7.6 | PE.375″O.D. |
P166-Y | 368TI | 362TI | 0.076 | 7.6 | 3.5 | PE.375″O.D. |
美国米顿罗机械隔膜计量泵
GM系列流量/压力 | GB系列流量/压力 | ||||||
型号 | 流量(L/H) | 压力(bar) | 电机功率 | 型号 | 流量(L/H) | 压力(bar) | 电机功率 |
GM0002 | 2.25 | 12 | 0.25KW | GB0080 | 82 | 10 | 0.55KW 0.75KW |
GM0005 | 4.50 | 12 | GB0180 | 167 | 10 | ||
GM0010 | 9.00 | 12 | GB0250 | 237 | 10 | ||
GM0025 | 25 | 12 | GB0350 | 334 | 10 | ||
GM0050 | 50 | 10 | GB0450 | 416 | 10 | ||
GM0090 | 85 | 7 | GB0500 | 464 | 7 | ||
GM0120 | 120 | 7 | GB0600 | 583 | 7 | ||
GM0170 | 170 | 7 | GB0700 | 656 | 3.5 | ||
GM0240 | 240 | 7 | GB1000 | 946 | 3.5 | ||
GM0330 | 315 | 5 | 0.25KW 0.37KW |
GB1200 | 1200 | 3.5 | 0.75KW |
GM0400 | 400 | 5 | GB1500 | 1500 | 3 | ||
GM0500 | 500 | 5 | GB1800 | 1800 | 3 |
计量泵为一体化加药装置系统的核心部件,一台好的计量泵,可以让你的系统运转起来稳定、安全、高效,省去你的后顾之忧。

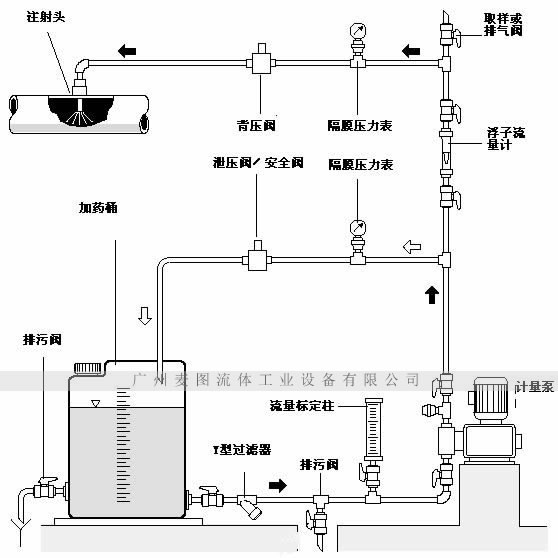

一体化加药装置系统图
