全自动控制加药系统
全自动控制加药装置由：控制系统（PLC、变频器、触摸屏）、溶液搅拌、计量泵输送、物位仪表、流量仪表、分析仪表等组成。本系统针对特定过程参数（如pH、ORP和余氯等）按设定浓度点或浓度范围自动投加所需药品的一体化解决方案。此系统为最高配置产品，对药品的投加实现全过程的全自动化控制。
典型应用：
混凝剂自动加药系统
游动电流检测仪：一种能检测水中游动电流，将其放大成电流信号并用于控制水处理过程中混凝剂投加量的过程控制仪表。
一、SCD可检测的混凝剂
无机盐、硫酸铝、氯化铝、聚合氯化铝 (PAC)、 硫酸铁、氯化铁、 有机聚合电解质 (Polymers)
二、自动加药SCD控制方式
简单反馈控制：SCD游动电流检测仪简单反馈控制系统，SCD信号被送到积分过程控制器与设定点进行比较,然后SC5200根据SCD信号改变,连续输出4-20mA信号到计量泵进行投加量自动 调节,计量泵自动调节采用变频器调节计量泵冲程频率,这种控制方式适用于原水流量变化较小的混凝剂投加系统,当频繁发生的流量变化≥10%时,应该考虑采用复合环控制方式.
复合环控制系统：SCD游动电流检测仪复合环控制系统,它将原水流量作为前馈控制,将SCD作为反馈控制,流量信号使泵的转速由于总的流量改变发生阶跃性变化,而SCD控制器反馈调节计量泵行程,使混凝剂投加对于流动电流为最优。
三、应用领域
原水絮凝处理：★工业和市政水处理常 ★高纯水和反渗透系统预处理、 废水处理：★工业和市政水处理厂、污泥脱水：★皮带压滤机处理工艺 ★离心处理工艺。

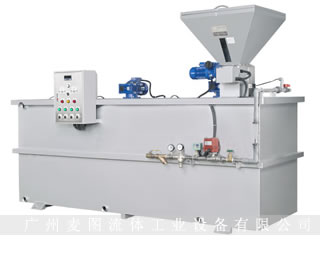

干粉投加系统
该装置主要用于PAM类的粉状药剂配制与投加，例如污泥脱水系统中投加高分子助凝剂。亦可用于PAC类的药剂配置与投加。全自动干粉投料机是用在水处理制程中之高分子溶液之配制与加药。以特定浓度之高分子溶液加入废水，以加速污泥之凝结。给水、循环水等其它水处理系统干粉药的配制与投加，也可参照选用。
将絮凝剂泡制成溶液，以作为化学混凝、污泥调理之用，本机适用食品、化工、造纸、染整….等工业制程中半成品及其污水、污泥处理用絮凝剂之泡制。
本产品为一完整套装自动连续式之高分子配制机组，可以高分子干粉或浓缩液配制成稀释液以供使用，采粉状或液态比例定量混合处理，可均匀泡制避免药粉量的浪费及不必要的维修费用。自动连续运行，能耗小，噪声低，结构简单，维修方便。
本机操作简单、易懂、易学，一般工作人员经过短时间的学习，即可掌握整个运行操作过程。
全自动三槽式高分子聚合物调匀设备，主要由三个PP材质制成的搅拌槽、调匀槽和储存槽组成，三个槽各装置有一部搅拌机，并配置一套粉体输送设备，一个单元控制盘，三个活动式的探视孔、溢流装置，排放和输出口接头，且包括所有必须的控制组件及阀类配件。
本机型之组成区隔为三区，第一区为反应泡制区、第二区为反应成熟区，第三区为溶液储存区，每一区以隔板焊接间隔而成，并配合混合湿润器及抗凝结加热系统，以慢速搅拌达到最佳的泡制成果。粉体溶解泡药机主要配件如下：搅拌与调匀及成熟储存槽、药粉供料槽、粉体定量系统、给水流量计、液位系统、单元控制箱等所构成。

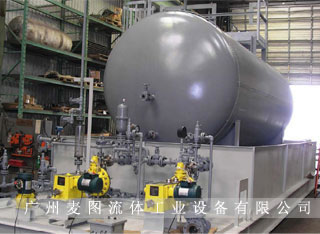

甲醇投加系统
甲醇定量投加系统用于污水处理过程添加甲醇碳源，以平衡碳氮比。因甲醇介质易挥发、易燃易爆等危险特性，故在其设计、制作、检验、安装、验收、投用等过程中，必须严格执行国家有关标准和规范。
根据甲醇储罐及安装方式的不同，通常采用卧式地下填埋储罐、立式内浮顶储罐两种甲醇投加系统设计。
*该定量投加系统也适用于其它易挥发易燃易爆等类甲醇特性的危险介质药剂
全自动控制加药系统常用仪器仪表：
|
|
|
|
计量泵选用：推荐选用美国米顿罗计量泵--世界第一台计量泵的发明者！
美国米顿罗电磁隔膜计量泵
| P0、P1系列选型表（0-12L/Hr，0-17.3BarG） | ||||||
| 型号 | 泵头材料代码Y | 流量（升/小时） | 出口压力 BarG |
进、出口尺寸 | ||
| PVC | PVDF | 最小 | 最大 | |||
| P026-Y | 358TI | 352TI | 0.237 | 0.79 | 10.3 | PE.25″O.D. |
| P036-Y | 398TI | 392TI | 0.480 | 1.6 | 7.6 | PE.375″O.D. |
| P046-Y | 358TI | 352TI | 0.440 | 2.2 | 17.3 | PE.25″O.D. |
| P056-Y | 398TI | 392TI | 0.760 | 3.8 | 7.6 | PE.375″O.D. |
| P066-Y | 368TI | 362TI | 1.52 | 7.6 | 3.5 | PE.375″O.D. |
| P086-Y | 368TI | 363TI | 2.40 | 12 | 1.5 | PE.375″O.D. |
| P126-Y | 358TI | 352TI | 0.012 | 0.79 | 10.3 | PE.25″O.D. |
| P136-Y | 398TI | 392TI | 0.024 | 1.6 | 7.6 | PE.375″O.D. |
| P146-Y | 358TI | 352TI | 0.022 | 2.2 | 17.3 | PE.25″O.D. |
| P156-Y | 398TI | 392TI | 0.38 | 3.8 | 7.6 | PE.375″O.D. |
| P166-Y | 368TI | 362TI | 0.076 | 7.6 | 3.5 | PE.375″O.D. |
美国米顿罗机械隔膜计量泵
| GM系列流量／压力 | GB系列流量／压力 | ||||||
| 型号 | 流量(L/H) | 压力(bar) | 电机功率 | 型号 | 流量(L/H) | 压力(bar) | 电机功率 |
| GM0002 | 2.25 | 12 | 0.25KW | GB0080 | 82 | 10 | 0.55KW 0.75KW |
| GM0005 | 4.50 | 12 | GB0180 | 167 | 10 | ||
| GM0010 | 9.00 | 12 | GB0250 | 237 | 10 | ||
| GM0025 | 25 | 12 | GB0350 | 334 | 10 | ||
| GM0050 | 50 | 10 | GB0450 | 416 | 10 | ||
| GM0090 | 85 | 7 | GB0500 | 464 | 7 | ||
| GM0120 | 120 | 7 | GB0600 | 583 | 7 | ||
| GM0170 | 170 | 7 | GB0700 | 656 | 3.5 | ||
| GM0240 | 240 | 7 | GB1000 | 946 | 3.5 | ||
| GM0330 | 315 | 5 | 0.25KW 0.37KW |
GB1200 | 1200 | 3.5 | 0.75KW |
| GM0400 | 400 | 5 | GB1500 | 1500 | 3 | ||
| GM0500 | 500 | 5 | GB1800 | 1800 | 3 | ||
计量泵为一体化加药装置系统的核心部件，一台好的计量泵，可以让你的系统运转起来稳定、安全、高效，省去你的后顾之忧。

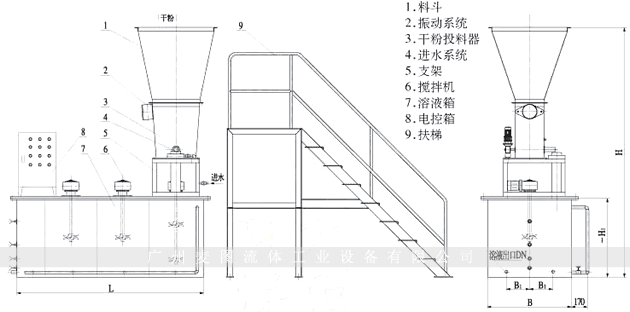

全自动控制加药系统图

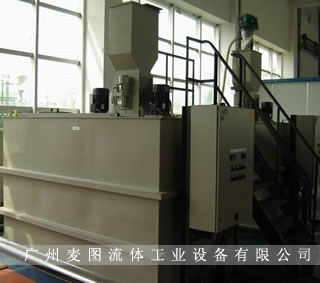

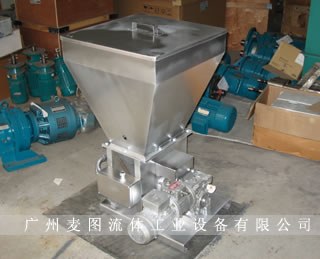

干粉投加机现场实例图片
