计量泵管路阀门配件

背压阀：

计量泵等容积泵在低系统压力下工作时，都会出现过量输送。为防止类似问题，必须在计量泵的进出口至少0.7Bar的背压。通过在计量泵出口管道中安装背压阀就能达到目的。主要功能如下：

1. 为背压阀两端管路提供压力差。

2. 在要求不是很严格的系统中可同时作为安全阀使用。

3. 和脉动阻尼器配合使用减小水锤对系统的危害，减小流速波动的峰值，保护管路、弯头、接头不受压力波动的冲击。

4. 为计量泵创造良好的工作环境并改善泵的工作性能。

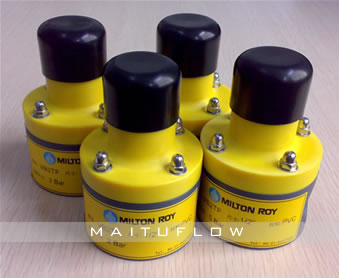

安全阀：

安全阀又叫泄压阀，当计量泵吐出侧管路发生阻塞时，药液可经由安全阀回流至原药桶，不致使计量泵吐出侧压力持续上升，破坏计量泵及管路，一般安全阀设定压力通常小于计量泵之最大工作压力或系统能承受压力约1KGF/CM2左右。

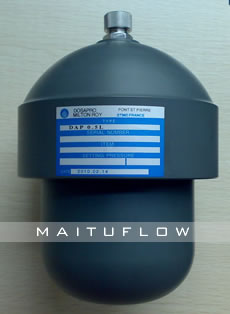

脉动阻尼器：

脉动阻尼器又名脉动缓冲器或脉冲阻尼器，消除脉动使吐出侧如开水龙头似地，不会一阵一阵地出水，消除脉动可达到90%以上.其系统利用空气压缩之原理，使液体能够稳定输送.减少管路的振动，及降低往复运动产生的管路内部阻抗。

一、概述

脉动阻尼器又名脉动缓冲器，是消除管路脉动的常用元件，是计量泵必须配备的附件。脉动阻尼器能够平滑由柱塞泵、隔膜泵等容积泵引起的管路脉动和系统的水锤现象。它由耐腐蚀的隔膜将气体与管路中的液体隔离，通过气室容积的变化平滑管路脉动。

二、主要功能

1、减小除去水锤对系统的危害。

2、减小流速波动的峰值。

3、保护管路、弯头、接头不受压力波动的冲击。

4、为计量泵创造良好的工作环境并改善泵的工作性能。

5、允许系统使用更小的管径，降低成本。

6、和背压阀等配合使用可以使管路的压力波动接近为零。

7、降低系统的能耗。

Y型过滤器：

过滤药液杂质，避免杂质进入泵体，造成阻塞及危害。

该Y型过滤器由壳体、排污盖、滤网等组成，是输送介质的管道系统所不可缺少的一种装置，其作用是清除介质中的机械杂质，以保护设备管道上的配件免受磨损和堵塞。该过滤器体积小、滤眼细、阻力小、效率高、安装检修方便、成本低、维修方便。

材质：不锈钢、PVC等。

流量标定柱：

计量泵属于往复式容积泵，其额定流量是在标准工况（介质和系统压力一定）下测定的。在实际使用中由于系统压力、介质的比重、粘度等与标准工况存在差异，从而使实际流量和额定流量相比也存在一定的差异。所以安装完毕后要针对实际使用工况用标定柱对计量泵进行标定。一般情况下，需对满行程的100%、50%、20%分别标定。

容量（ml）：100～8000

直径（mm）：1"、1-1/2"、2"、3"、4"

适用流量（L/H）：12～1000

隔膜压力表：

GS系列充油式隔膜压力表提供PP、PVDF两种壳体材质，隔膜材质均为PTFE。

PP材质提供的量程有：0.4MPa、0.7MPa、1.0MPa、1.6MPa；

PVDF材质提供的量程有：0.7MPa、1.0MPa

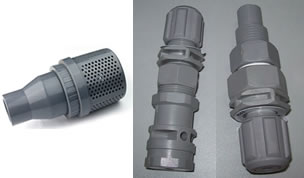

注射阀(单向阀)：

使用注射阀是为了更好地准确投射方向；同时带有单向阀功能，能防止液体回流，起到止回阀的功能。是计量泵等投药设备必须配件之一。

材质：PP

接口：4/6、8/12

底阀过滤器：

底阀过滤器能很好的过滤掉液体中的杂质；又因具有一定的重量，因在某些场合下能起到重心向下的作用。是计量泵等投药设备必须配件之一。

材质：PP

接口：4/6、8/12、DN8～DN50

转子流量计：

浮子流量计,又称转子流量计,是变面积式流量计的一种 , 在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。一般分为玻璃和金属转子流量计。金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计。

转子流量计的特点

转子流量计是工业上和实验室最常用的一种流量计。它具有结构简单、直观、压力损失小、维修方便等特点。转子流量计适用于测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量。使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

应用

玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外）、碱、氧化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。

液位计：

加药装置中常用的液位计：超声波液位计、浮球液位计和显示用玻璃管液位计（液位镜）。

超声波液位计是由微处理器控制的数字物位仪表。在测量中脉冲超声波由传感器（换能器）发出，声波经物体表面反射后被同一传感器接收，转换成电信号。并由声波的发射和接收之间的时间来计算传感器到被测物体的距离。由于采用非接触的测量，被测介质几乎不受限制，可广泛用于各种液体和固体物料高度的测量。

浮球液位计是以磁浮球为测量元件，通过磁耦合作用，使传感器内电阻成线性变化，由智能转换器将电阻变化转换成4~20mA标准电流信号，并叠加HART信号输出或就地液晶显示，可现场显示液位的百分比、4~20mA电流及液位值，远传供给控制室可实现液位的自动检测、控制和记录。该仪表适用于石油、化工、电力、轻工及医药等行业污水处理及各类常压和承压容器内介质液位的测量，尤其对于地下贮槽、贮罐的液位测量最为理想。

玻璃管液位计是一种直读式液位测量仪表，适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。该液位计两端各装有一个针形阀，当玻璃管发生意外事故而破碎时，针形阀在容器压力作用下自动关闭，以防容器内介质继续外流。

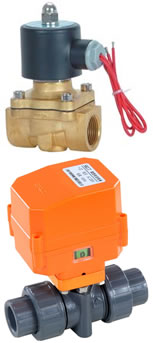

电磁阀/电动球阀：

电磁阀是用电磁控制的工业设备，用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀是用电磁的效应进行控制，主要的控制方式由继电器控制。这样，电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

电动球阀构造简略，只由少数几个零件组成，资料耗用省；体积小、重量轻、安装尺寸小，驱动力矩小, 压力调节阀，操作简便、敏捷，只需旋转90°即可快速启闭；并且还同时具有良好的流量调节功效和封闭密封特性，在大中口径、中低压力的应用范畴，电动球阀是主导的阀门情势。电动球阀处于完整开启地位时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所发生的压力降很小，故具有较好的流量把持特征。电动球阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。采取金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完整密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺点。假如请求电动球阀作为流量把持使用，重要的是准确选择阀门的尺寸和类型。电动球阀的构造原理尤其合适制造大口径阀门。电动球阀不仅在石油、煤气、化工、水处置等一般产业上得到普遍运用，而且还利用于热电站的冷却水体系。常用的电动球阀有对夹式电动球阀和法兰式电动球阀两种。对夹式电动球阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式电动球阀是阀门上带有法兰，用螺栓将阀门上两端法兰衔接在管道法兰上。阀门的强度性能是指阀门蒙受介质压力的才能。阀门是蒙受内压的机械产品，因而必需具有足够的强度和刚度，以保证长期使用而不产生决裂或发生变形。
